QLYB-100-QLYB-500摇摆式启闭机是螺杆启闭机的一种类型，具有自锁功能，闸门可停留在任何位置，适于露天安装，配有磁力锁和专用扳手，具有防盗水功能，机身可浇注在水泥中，具有防盗机功能，适用于农田灌溉和小型防洪排涝工程，其基本技术参数及尺寸参数表如下。
一、QLYB-100-QLYB-500摇摆式启闭机基本技术参数及尺寸参数表
规格型号 | 技术参数 | 地脚螺栓 | |||||
h1 | h2 | h3 | L | L1 | L2 | ||
QLYB-100 | 298 | 142 | 250 | 410 | 140 | 175 | 8-M20x500 |
QLYB-150 | 310 | 181 | 300 | 550 | 175 | 300 | 8-M20x500 |
QLYB-200 | 310 | 181 | 300 | 550 | 175 | 300 | 8-M20x500 |
QLYB-250 | 360 | 181 | 300 | 550 | 175 | 300 | 8-M24x500 |
QLYB-300 | 360 | 181 | 300 | 550 | 175 | 300 | 8-M24X500 |
QLYB-400 | 400 | 181 | 300 | 650 | 175 | 300 | 8-M24X500 |
QLYB-500 | 400 | 181 | 300 | 650 | 175 | 300 | 8-M24x500 |

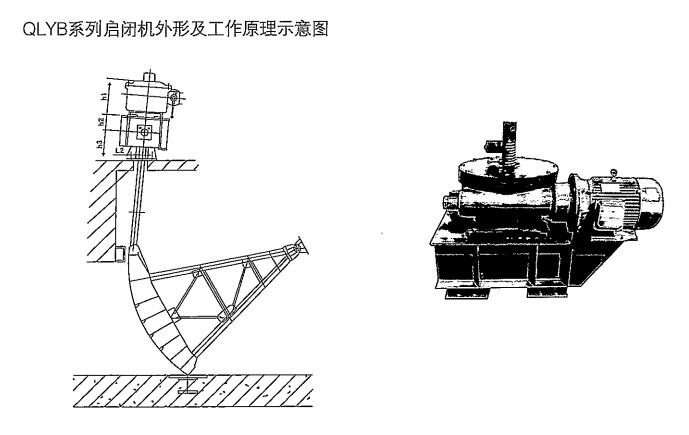

二、QLYB摇摆启闭机工作原理结构示意图
